直流電機（Z4)更換電刷步驟指導

近期，天氣炎熱，電機整體溫升較高，加劇了電刷磨損程度，最近經常有客戶咨詢如何正確的更換電刷，還有客戶因操作錯誤發生電機故障，現整理了我司現場更換電刷步驟發給大家參考，希望對貴司電機運行有所幫助。

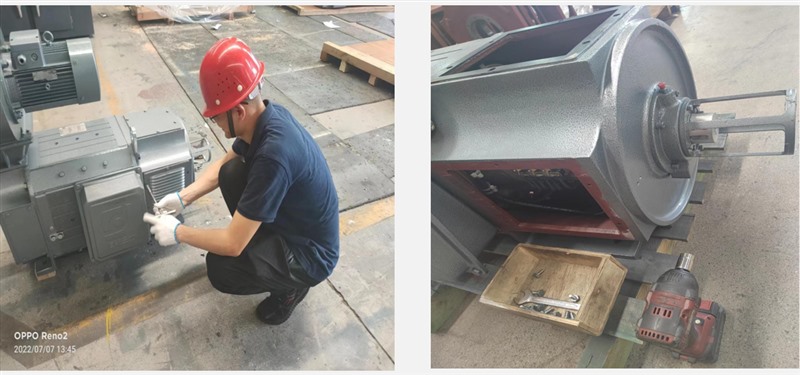

一、拆掉電機后端蓋上的蓋板和百葉窗：

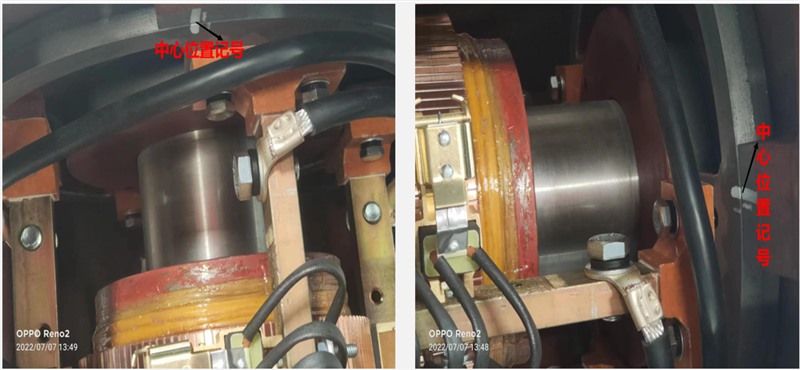

 二、找到刷桿座和后端蓋上的中心位置標記，(沒有的話用記號筆再合適的位置重新做記號)：

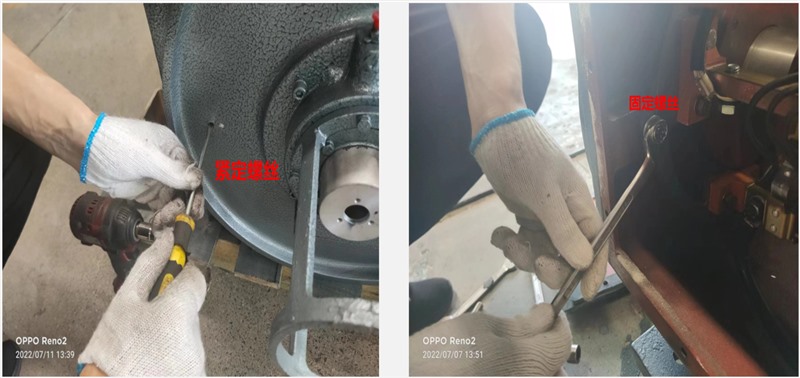

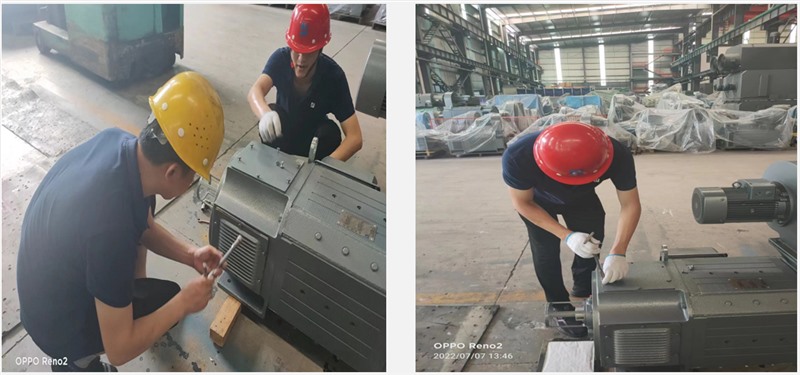

三、先松端蓋后的緊定螺絲，再松刷桿座固定螺栓

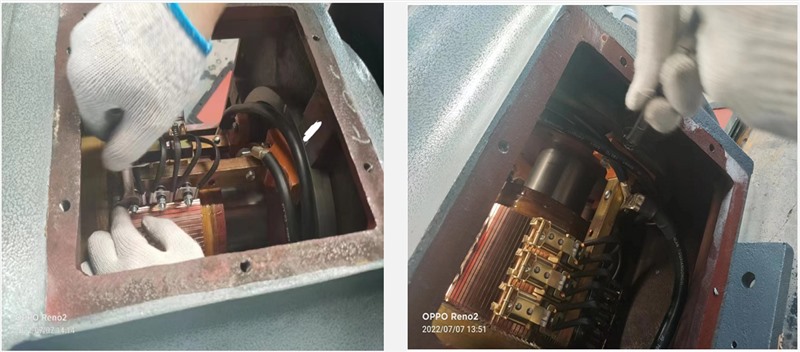

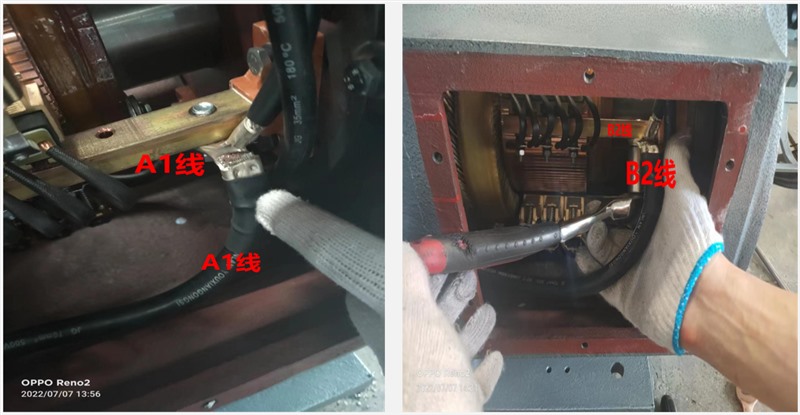

四、拆連接刷架的B2和A1線：（如圖所示預先做好刷桿及引接線標識）

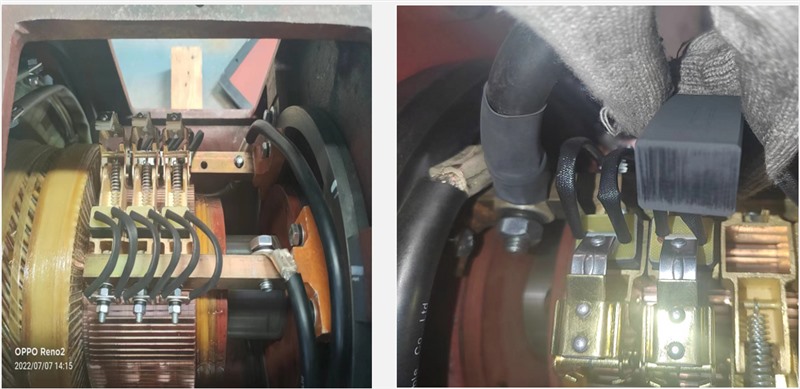

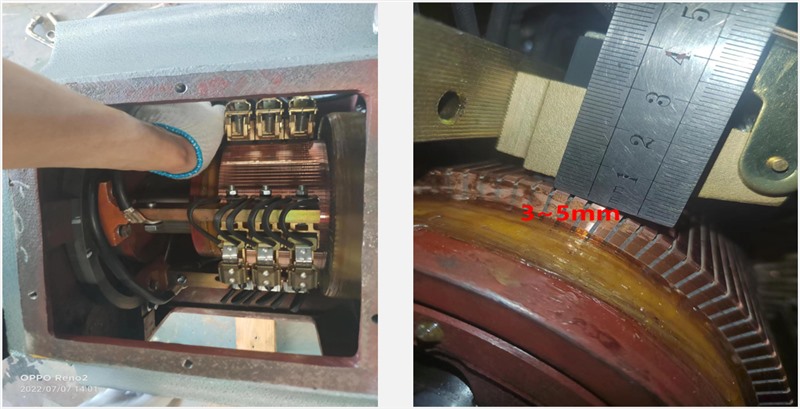

五、觀察刷握離換向器的距離，3-5mm合適，超出范圍就需要重新調整距離至合適的尺寸：

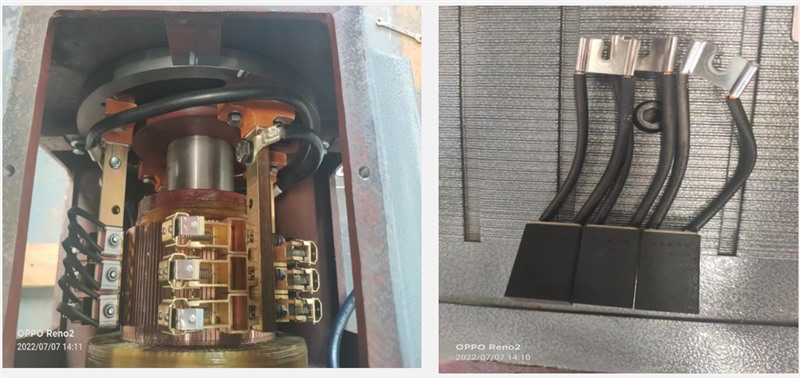

六、拆除舊電刷（如需調整刷握距離，這時安排調整），更換上新電刷，注意電刷的材質，千萬不能錯了，電刷材質應為D374N;同一臺電機不建議使用不同廠家的電刷，最好同廠家、同批次；底下一排不方便更換，可以旋轉刷架到合適的位置再進行更換：

七、更換好電刷后，把刷架位置恢復到初始位置，并緊固好刷桿座固定螺栓：

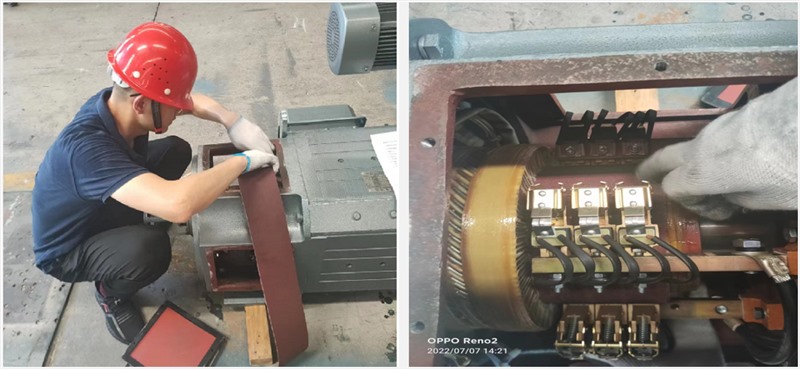

八、拿一張合適的寬度和長度的粗砂帶，毛面朝電刷包裹在換向器表面，手動盤車轉到電樞帶動砂帶旋轉，一般砂帶轉動10圈左右就可以把電刷的接觸面磨出到75%以上，停下拔出一個電刷觀看接觸面的情況，如達不到要求則繼續按上面步驟操作，直到合格為止：

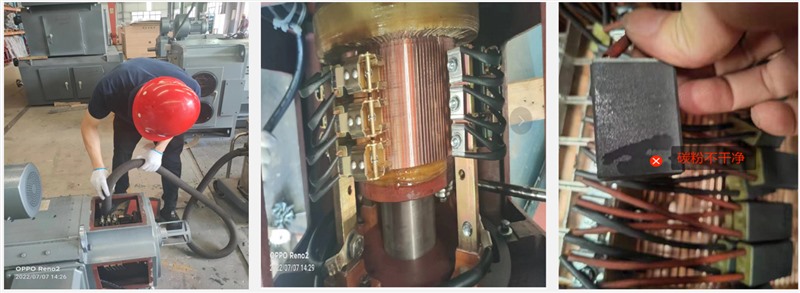

九、磨好電刷后把砂帶拿出，先用吸塵器把碳刷粉吸掉，最后用高壓空氣把剩余的碳粉吹干凈，仔細檢查換向器片間及及附近位置有無碳粉剩余，有的再次清理干凈為止；

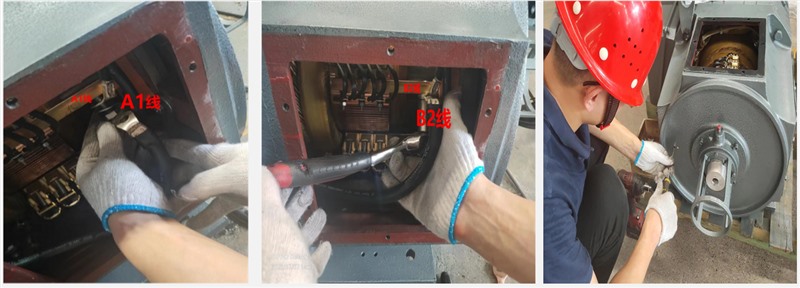

十、重新接上B2和A1線，并重新固定好緊定螺栓

 十一、通電試車，空車10-20分鐘，觀察火花有無異常，再抽查1-3個電刷的接觸面是否合格，如發現火花不合格請致電專業技術人員或恒力電機，如發現接觸面不合格請繼續空車研磨電刷到合格為止（75%）

十二、蓋好蓋板和百葉窗
